前提
寫作技術文章的時候，經常需要各種 UML (Unified Modeling Language) 所繪製出來的圖形。雖然學生時代都會學過這個，但是工作之後其實不容易透過良好的工具來繪製。
通常在 MacOSX 繪製經常使用 OmniGraffle（其實我有買）或是 Lucidchart ，但是要安裝這些軟體可能沒有那麼方便，或是拉來拉去本身也是很讓人困擾（美工苦手）。
使用文字敘述來繪圖的工具一直是我最愛 ( LaTex 愛好者)，所以進了公司之後聽說過了 PlantUML 就一直很喜愛。 但是這兩天好奇因素之下研究了一下跟 vscode 整合，並且把可能遇到的問題分析給大家。
什麼是 PlantUML
可以快速看一下什麼是 PlantUML 介紹 ，或是去 PlantUML 官方網站了解。
PlantUML 透過簡單的語法可以繪製出 UML ，對於要做系統設計架構圖或是要做系統說明的人其實很方便。

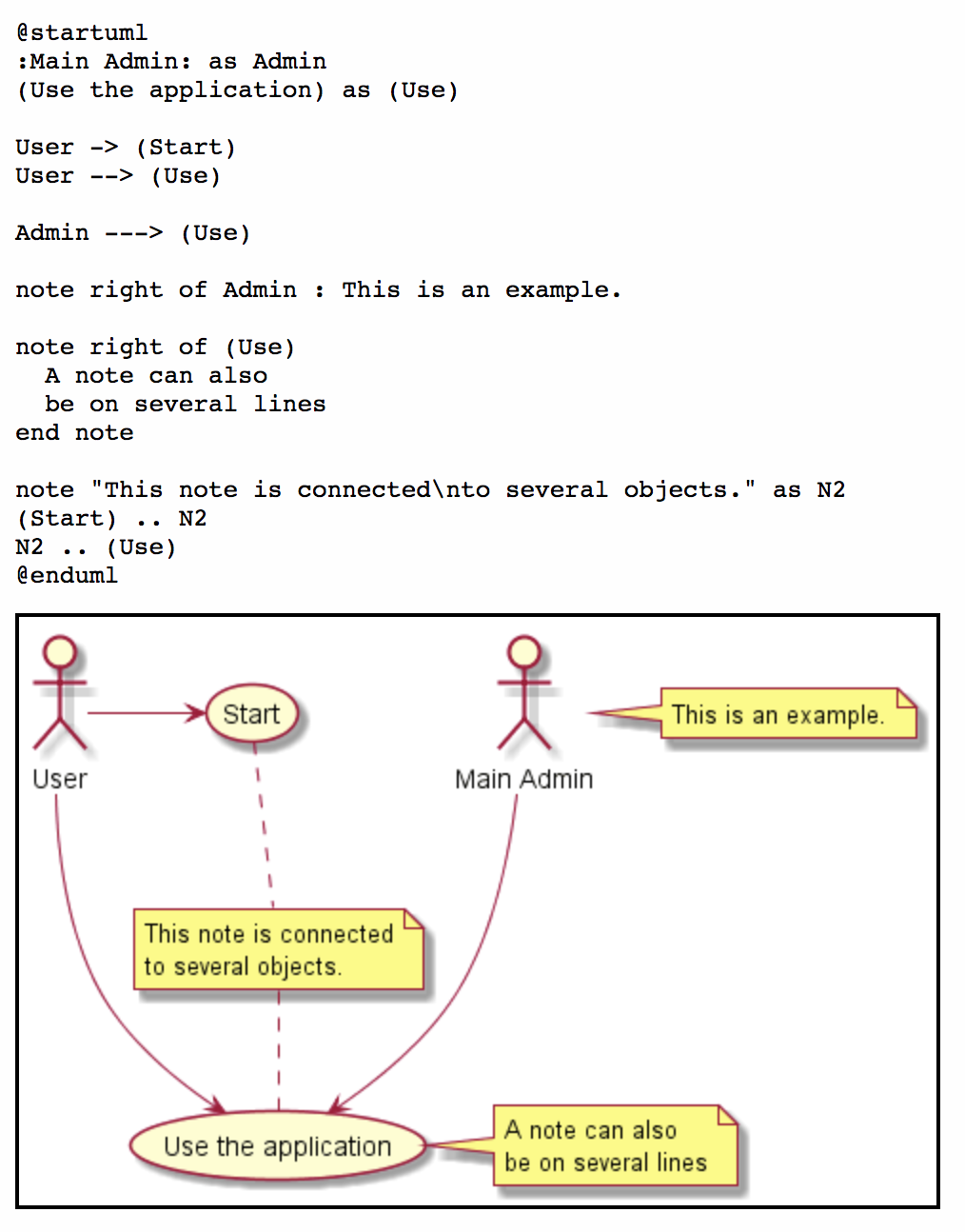

比如說一個 use-case diagram 如下:
而且 PlantUML 支援相當多種 UML Diagram
相當的方便。
如何在 VSCODE 上面安裝
VSCode 的 PlantUML 具有相當多的特點：
- Preview Diagram
- Export Diagrams
- Format PlantUML code (我很需要)
- All type syntax highlight.
- Auto Include.
- MarkDown integrating support. View Demo (有點威)
安裝 PlantUML plugin
想要試著跑但是會跑出錯誤。
No Java runtime present, requesting install.
請看以下方式解決。
問題除錯: 1. 解決在 OSX 10.11 之後無法順利更新 Java 的錯誤
- 一開始試著在 vscode 裡面跑 java 相關指令會跑出
No Java runtime present, requesting install.
- 就算你試著更新 MacOSX 的 Java (參考這篇官方文件) 還是會跑出錯誤，那麼就要安裝”下載 - Java for OS X 2017-001”這個套件。
- 完整錯誤請查看這個說明。
更新: 安裝 Java 在 Mac OSX Catalina (2020/10/15)
- 下載新版 AdoptOpenJDK
- 解壓縮
tar -xf OpenJDK11U-jdk_x64_mac_hotspot_11.0.8_10.tar.gz - 換到 opt 去：
mv $PWD/jdk-11.0.8+10 /usr/local/opt/jdk - 設定系統位置:
export PATH=/usr/local/opt/jdk/Contents/Home/bin:$PATH
更新 PlantUML.jar
如果 vscode 套件裡面的版本太舊，可以考慮去下載。
問題除錯: 2. 只能繪製出 sequence diagram ，像要畫其他圖卻會失敗？ (更新 2020/02/23)
本來想要繪製範例：
@startuml
User -> (Start)
User --> (Use the application) : A small label
:Main Admin: ---> (Use the application) : This is\nyet another\nlabel
@enduml
卻失敗，可能是因為 graphviz 沒有安裝，可以透過
@startuml
testdot
@enduml
來測試並且檢查相關問題。
解決方式：
安裝 graphviz ，可以透過輸入以下的指令來達成。
brew install graphviz

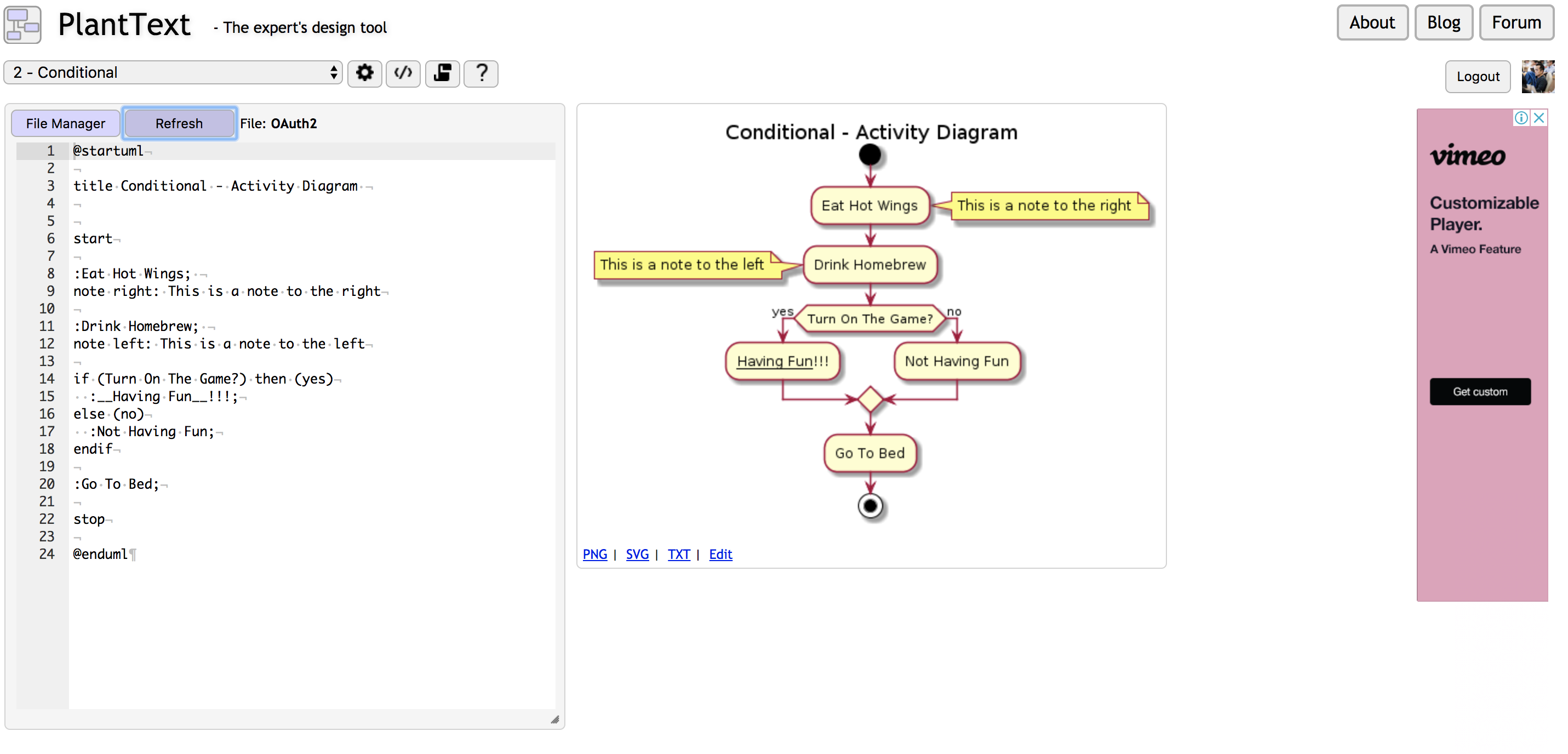

懶得安裝？ 也是有線上版可以用
https://www.planttext.com/
提供了線上的版本，雖然沒有一些相關功能可以使用，但是臨時要用還是可以使用。
總結:
PlantUML 真的是很方便的東西，除了可以透過文字的方式來成為圖片。更可以透過 github 方式來讓你的流程圖可以做版本控管。並且透過 Graphviz 繪製出來的圖形也是相當的精美，作為溝通實在相當的方便。建議大家要討論事情的時候，應該都要使用這個工具才是。
