[Coursera] Illinois: Cloud Computing Concept Part 1 : Week 4

February 14th, 2017

課程鏈結: 這裡

學習鏈結:

課程內容:

這裡先簡單的介紹整系列的課程內容，希望能讓大家了解這個課程想做什麼．

這整堂課主要是圍繞著 Cloud Computing 經常會使用到的技術與相關的概念． 整堂課其實只有一個程式語言作業:

	使用 C++ 寫 Gossip Protocol

雖然課程裡面程式語言的作業不多，但是整體上的內容還算不少． 除了有談到一些雲端技術的基本概念:

  • Map Reduce
  • Multicasting and Gossip Protocol
  • P2P Protocol and System
  • K/V DB, NOSQL, and Cassandra (畢竟都談了 Gossip)
  • Consensus Algorithm - Paxos, FLP Proof

其實課程內容很有料，也可以學到很多的東西．

前提:

總算到了第四個禮拜了，本週的內容相當的充實．主要就是討論 Cassandra, HBase 之外，就是討論 Cloud Computing 裡面關於時間順序的問題．

時間的對應對於 Cloud Computing 一直都是一個很難解的問題，因為多個主機間的時間必定不相同．如何確保訊息間的因果關係 (Causal) 關係是不變的，這裡介紹了兩個方式:

Leslie Lamport 的 Lamport Timestamps 還有 Vector Timestamps ．

看完這個，也能了解為何 Leslie Lamport 會為了解決 timestamps 的問題造就他寫出 Paxos 了．

Week4 - Key-Value Stores, Time, and Ordering

Cassandra

Replica Strategy (備份的策略)

Simple Strategy:

就是簡單地透過 Partition 來在同個地方備份多份資料． 這邊有兩種方式:

  • Random Partition: 類似 Chord 的 Hashing (Consistent Hashing Ring)
  • ByteOrderedPartitioner: 直接給予一個範圍的來做切割
Network Topology Strategy:

如果你的 Cassandra 是跨多個 DC(Data Center) 的話，你就必須要參考這樣的備份方式． 可能是一個資料中心 (DC) 有 2~3 份的備份．

NetworkTopologyStrategy:

  • 會不斷的尋找 replica 直到不同 rack 為止．
  • 舉例: Clockwise N1 ~ N6. N1, N2 in Rack1. N3 N4 in Rack2.. N5, N6 in Rack 3.
    • 如果第一個 Replica 在 N3 ，則下一個 Replica 會出現在 N5． 因為要透過 clockwise 尋找出不同 Rack 的機器． N4 在同一個 Rack 所以不選．要選下一個 N5 ．

對於 Network Topology 方式而言， Snitches 提供一個方式可以針對資料中心 (DC) 以及機架 (Rack) 來辨識的方式． 提供以下方式，細節可以看文件:

  • Simple Snitch: 不在意各種網路架構（連 Rack 也不在意)
  • RackInferring: 假設分類與你的 IP 有關:
    • ` 102.103.104.105 = X...`
    • 舉例而言:
      • 同個 Rack : 102.103.104.122, 102.103.104.123
      • 同個 DC 不同 Rack: 102.103.104.122, 102.103.112.123
  • PropertyFile Snitch: 透過設定檔
  • EC2 Snitch: AWS EC2 的區域來判別 DC, Zone-> Rack
    • Eg: X.<EC2 Region>.<Avaliable Zone>.<Node>

讀與寫的方式

Write:
  • 如果某個 replica 斷線， Coordinator 會先寫在自己這邊等待恢復
  • 如果全部的 replica 都斷線， Coordinator 會本地端暫存一下 (buffer)

當一個 Replica 收到 Write 的指令:

  • 先寫 commit log file
  • 寫在 MemTable
  • 記憶體滿的話，就 flush 到 SSTable (Sort String Table)
  • 透 Bloom Filter 來尋找有沒有存放該資料

刪除(Delete)

  • 不會馬上刪除，會加上一個 tombstone (墓碑)
  • tombstone 的資料再 Compaction (SSTable 滿了需要壓縮與精簡) 發生的時候就會刪除
READ:
  • 任何命令都會發送給 Coordinator ，然後尋找真正資料儲存的 Partition
  • 發送查詢到所有的 replica ，等到”特定個數 X “的 replica 回覆就回答給查詢的人
  • 收到各個 replica 的資料會比對，如果有不同會做一個 read repair 的動作來更新錯誤的 replica
Suspicion Mechanisms

Cassandra 透過 suspicion mechanism 來處理斷線或是結點出問題．

PHI 代表一個 heartbeat 變異數，也就是 timeout 的間隔．

Eg: PHI=5, timeout 10 ~ 15

Note: This already deprecated by Cassandra

CAP Theorem

資料庫的三大定理:

  • Consistency: 所有節點都要能在同一個時間讀到相同資訊
  • Availibility: 系統要在任何狀況下都要能夠運作，並且快速回覆．
  • Partition-Tolerance: 系統即使被切割的狀況下，要能夠繼續運作．

在一般的分散式系統中，通常只能有兩個能夠滿足．或是應該說三個只能有兩個被完全滿足，第三個可能會部分滿足．

Eg:

  • Cassandra:
    • Eventually (weak) consistency, Availiability, Partition-tolerance.
  • RMDBSs:
    • Strong consistency, Availiability, no Partition-tolerance.

BASE (Basically Available Soft-state Eventual consistency)

Eventually Consistency:

If all writes stop all its values will converge eventually.

Quorem

Quorem 就是選舉 Leader 的機制，而對於參加選舉的主機

R: 具有讀取的主機數 N: 所有的主機數 W: 具有寫入權限的主機數

必須滿足以下的格式：

  • W + R > N
  • W > N/2

Consistency 系列

  • Strong Consistency (RMDBs)
    • 就一般的強一致性
  • CRDTs
    • 只允許每次加一的變更數值．
  • Probabilistic
  • Red-Blue
    • 分成藍色指令跟紅色指令，紅色必須要在同個 DC 中保持特定順序，藍色則不需要．
  • Per-key sequential
  • Causal
  • Eventual
    • 所有寫入動作停止後，資料就全部會一致

HBase

Feature:

  • Yahoo 開源
  • Facebook 內部使用
  • API:
    • Get/Put (row)
    • Scan (row range filter)
    • MultiPut
  • 比較重視 Consistency

架構:

  • 切割成不同區域 (regions) 分散在不同的備份主機上
  • ColumnFamily 就是一群的欄位 (column)
  • Store:
    • 就是一個 ColumnsFamily + Region
    • MemoryStore 放在記憶體中的 Store

HFile 結構:

Refer to Cloudera Blog: Apache HBase I/O – HFile

  • 主要都是 key/value 架構，一個 HFile 包含多個 key/value pair
  • 每一個 key/value 內容包含著
    • Key length
    • value length
    • row id
    • col family length
    • col family
    • ts
    • key type
    • value

如何達到 Strong Consistency : Hbase Write-Ahead Log

流程:

  • client 寫入數個資料 k1, k2, k3, k4
  • 透過 HRegionServer 查到 k1, k2 在 region 1 而 k3, k4 在 region 2
  • 透過 HRegion 找到相關的 HFile
  • 這時候先將 log 寫到 HLog ，可以寫入失敗的時候可以再度重做
  • [預防資料遺失] 先將資料寫入 Hlog 然後才會去修改 MemStore
  • 透過 Store 裡面的 MemStore 將 HFile 裡面的數值修改

Time and Ordering

Introduction

時間 (time) 指的是各個系統中用來同步的 clock ，在單機上面都是使用 CPU 的時脈作為所有內部軟體的時間資訊，來同步之用．

但是在分散式系統下，時間就變得難以同步．而每一個網路中的動作都需要的 ts 也就難以同步． 困難的地方有：

  • 每一台機器有自已的 CPU 時脈
  • 如果時間沒有同步 Message Delay 跟 Process Delay 就無法正確的限制

這裡有兩個名詞:

  • Clock Skew: 指的是兩個時間 (clock) 在速度上相同但是有起始點的差異
  • Clock Drift: 指的是兩個時間 (clock) 雖然起始點相同，但是在速度上不同

所以相同速度，不同起始時間的兩個 clock 有著 non-zero clock skew but zero clock drift

多久需要同步一次兩個 clock ?

如果最多能夠忍受時間相差 M 分鐘 (Clock Skew M) 那麼 M/(2 * MDR) 就需要同步一次．

參考:

Network Time Protocol (NTP)

NTP 為一個樹狀結構的方式來同步時間

根據以上的圖形

  • offset = ((t1-t0) + (t2-t3))/2
  • round-trip delay = (t3-t0) - (t2-t1)

Lamport Timestamps

這個定理就是由 Paxos 的作者提出的，當初他就是在做 Lamport Timestamps 的時候想到利用類似的方是可以解決 Consensus Problem 的方法．

基礎定理與標記

–> : 代表的是 Happen Before ，也就是左方的事件一定比右方的事件還早發生，不論雙方的時間究竟有沒有同步．

  • a –> b : time(a) < time(b) 同步過的時間必定 time(a) < time(b)
  • send(m) -> receive(m) : 因為傳送必定有網路需要傳遞的時間，所以開始傳送的時間必定比接受到的時間還前面．
  • 遞移律 a –> b, b –> c 則必定 a –> c

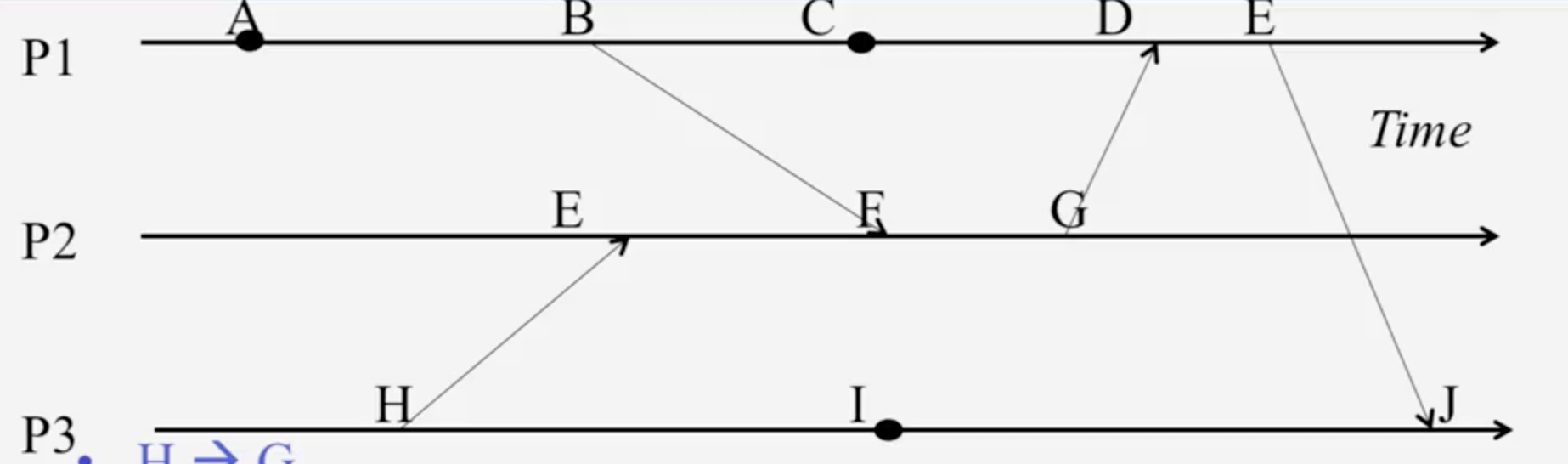

透過一張圖來講解更多關於 Lamport Timestamp

針對這張圖，稍微講解:

  • P1, P2, P3 不一定是具有同步的 timestamp
  • P1 左到右是直線的，具有因果關係．也就是 A –> B (A happen before B)
  • 有向的箭頭代表著某人傳訊息給另外一方． B ->(箭頭) F 代表著是 B 傳訊息給 F ，由於基礎定理 send(b) -> receive(f)．所以 B –> F (B happen before F)

幾個範例：

  • F –> G
  • F –> J
  • H –> J
  • C –> J
  • A –> F : A–> B ; B –> F ; A –> F

針對 Lamport Timestamp 計算時間上，如果 send(b) -> receive(f) ，則透過時間算法為:

	max(local clock, message timestamp) + 1

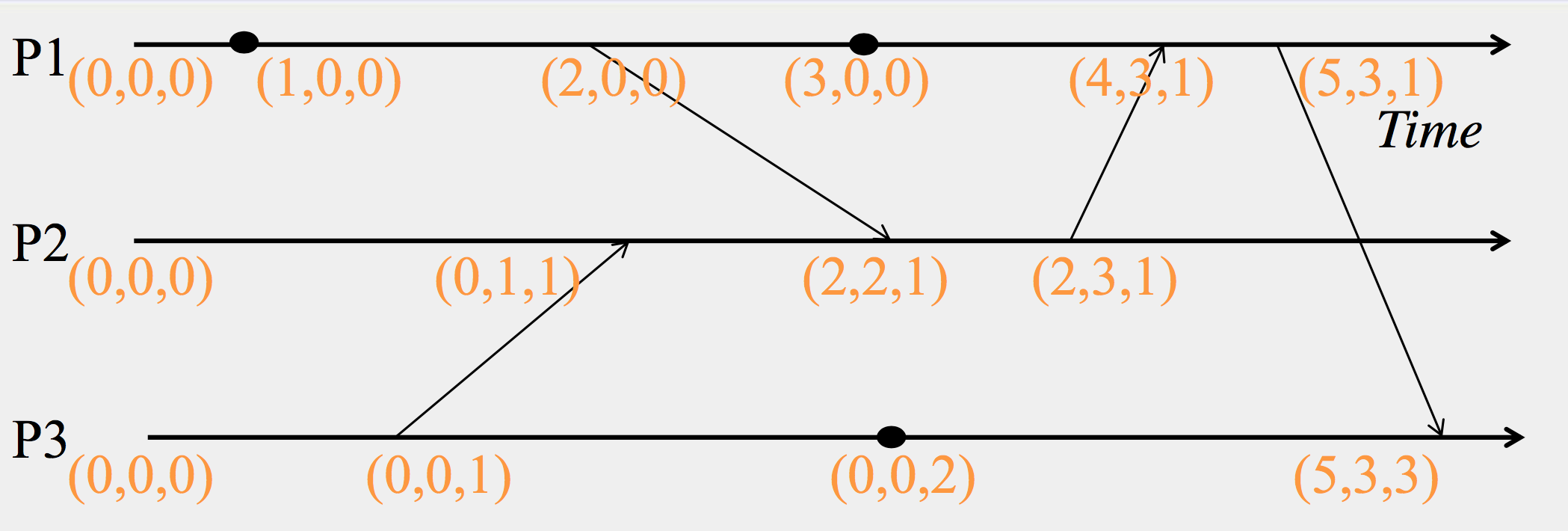

Vector Timestamps

這邊會有三個資料 (x1, x2, x3) ，其中 x1 代表循序的 P1 timestamps, x2 代表 P2 的 timestamps …

而傳訊息的時候，就會把其他兩個傳給對方．舉例而言， P1 （2, 0, 0) -> P2 原本前面是 (0, 1, 1) 本來應該是 (0, 2, 1) 但是由於 (2, 0, 0) –> (2, 2, 1) 就是 (max(x1, y1), max(x2, y2), max(x3, y3))

Lamport Timestamp v.s. Vector Timestamps

  Lamport Timestamps Vector Timestamps
Timestamp Data Single Integer Tuple (x1, x2, …)
Causality obey obey
Identify Concurrent Events No Yes

關於作業 Homework

其實作業就是一堆 Lamport Timestamps 與 Vector Timestamps 的計算．整個計算相當的花時間，不過可以了解兩個算法之間的差異也相當的有趣．
